COMMUTATORI A 24 CONTATTI
PER CIRCUITO STAMPATO

Tipo 2VCS vetroepoxy


Commutatori ad 1 settore, per segnali e bassa potenza.

Sistema a pattino strisciante.

Fermo mobile.

In questi modelli, i contatti di via fanno parte dei 24 terminali
distribuiti sul diametro 32,5 mm,
la loro posizione è indicata nella seguente tabella delle commutazioni

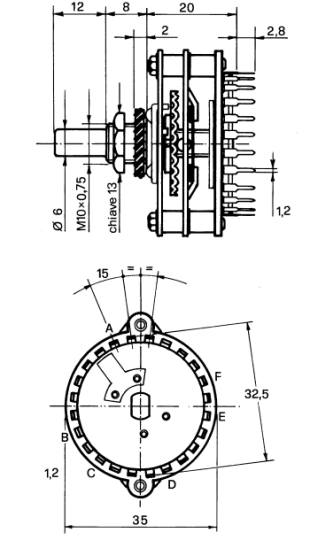

(vedi anche disegno tecnico a lato).

Versione HV (a richiesta) con alberino in materiale isolante,
poliestere/vetro (massimo 4 settori).
Eventuali viti di montaggio in nylon (massimo 1 settore).

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

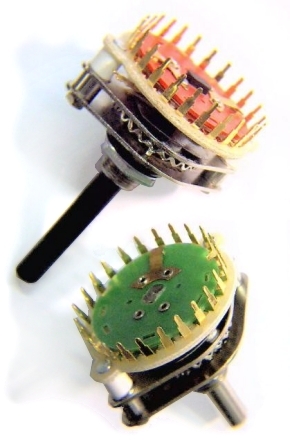

SETTORI MISTI (foto)
Oltre al settore da circuito stampato
è possibile montare, tra il gruppo di scatto ed il settore CS,
altri settori per cablaggio normale
che potranno essere collegati al circuito stampato
con spezzoni di cavetto rigido.

RITORNO A MOLLA (vedi foto)
dalla prima alla seconda posizione,
OPPURE dall'ultima alla penultima (massimo 5 posizioni).
DOPPIO RITORNO A MOLLA
dalla prima alla seconda posizione
E dall'ultima alla penultima (massimo 5 posizioni).

Montaggi speciali: vedi form
