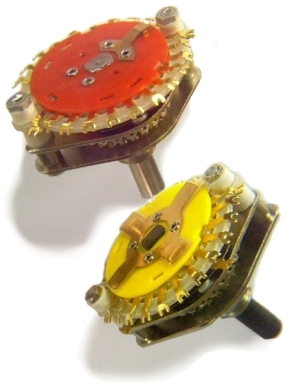

COMMUTATORI A 24 CONTATTI

Tipo  2V vetroepoxy


Commutatori per segnali e bassa potenza.

Sistema di contatto a pattino strisciante.

Fermo mobile.

Contatti solo cortocircuitanti.

Commutazioni:	1  via	24 posizioni,   per settore
	2  vie	12 posizioni,   per settore
	3  vie	8 posizioni,   per settore
	4  vie	6 posizioni,   per settore
	max 10 settori

Angolo di scatto 15° (30°, 60° o 90° a richiesta).

Coppia di scatto: 1,5 oppure 2Kgcm (altri valori a richiesta).

Versione HV (a richiesta) con alberino in materiale isolante,
poliestere/vetro (massimo 4 settori).
Eventuali viti di montaggio in nylon (massimo 1 settore).

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

RITORNO A MOLLA (vedi foto)
dalla prima alla seconda posizione,
OPPURE dall'ultima alla penultima (massimo 5 posizioni).
DOPPIO RITORNO A MOLLA
dalla prima alla seconda posizione
E dall'ultima alla penultima (massimo 5 posizioni).

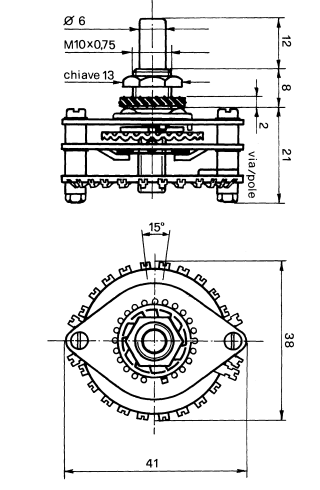

Alla quota 21 mm, aggiungere 8,5 mm per ogni settore in più.
Montaggi speciali: vedi form
