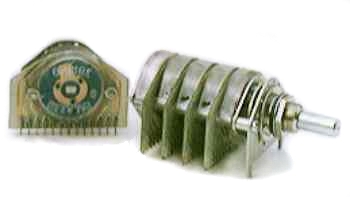

COMMUTATORI IN LINE A 12 CONTATTI
PER CIRCUITO STAMPATO
Tipo 8VCS vetroepoxy classe FR4, con calotte antipolvere.
Commutatori per segnali con settori stampati.
Sistema di contatto a pattino strisciante.
Fermo mobile.
| Commutazioni: | 1 via 12 posizioni | |
| 2 vie 6 posizioni | ||
| 3 vie 4 posizioni | ||
| max 8 settori | ||
Contatti non cortocircuitanti (cortocircuitanti a richiesta).
Angolo di scatto: 30° (60° 90° a richiesta ).
Coppia di scatto: 1,2Kgcm (dolce) 1,7Kgm (media).

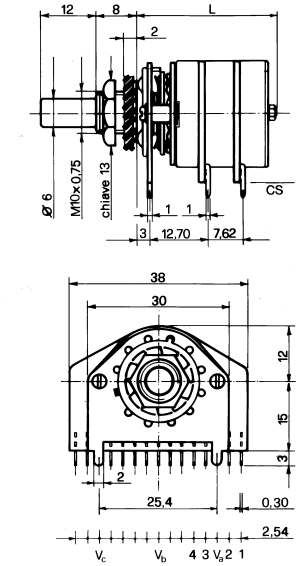

Commutatori ad 1 settore L = 23mm.
Aggiungere 7,62 mm per ogni settore in più.
Versione HV (a richiesta) con alberino in materiale isolante,
poliestere/vetro (massimo 2 settori).
Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.
Montaggi speciali: vedi form
| piedinatura del circuito stampato |
|
|
pagina stampabile (PDF) |
|
Portata in commutazione: |
0,2A 220Vac 0,4A 30Vdc (con carico resistivo) |
|
| Resistenza di contatto: | <9mohm (valor medio iniziale) |
|
| Isolamento contatti/massa: | 1300Vac 150x109ohm | |
| Isolamento tra le vie: | 900Vac 20x109ohm | |
| Durata: | >100.000 commutazioni (con portata = 0,1 del valore massimo) |
Conformità RohS: questo prodotto è conforme alla
direttiva comunitaria 2002/95/CEE del 27/01/2003
