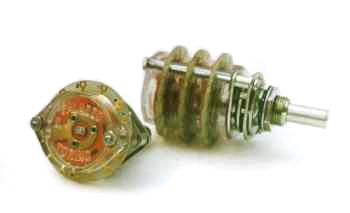

COMMUTATORI CON SETTORI STAMPATI
A 12 CONTATTI


Tipo 8V vetroepoxy classe FR4, calotte antipolvere.

Commutatori a saldare per segnali con settori stampati.

Sistema a pattino strisciante.

Fermo mobile.

Commutazioni:	1 via	12 pos per settore
	2 vie	6 pos per settore
	3 vie	4 pos per settore
	max 8 settori

Contatti solo non cortocircuitanti.

Angolo di scatto: 30° (60° 90° a richiesta).

Coppia di scatto: 1,2 / 1,7Kgm.

Versione HV (a richiesta) con alberino in materiale isolante,
poliestere/vetro (massimo 2 settori).

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

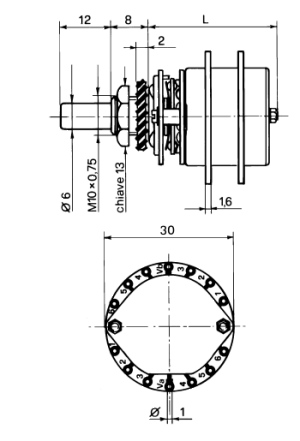

Commutatori ad 1 settore L = 23 mm.
Aggiungere 7,62 mm per ogni settore in più.

Montaggi speciali: vedi form
