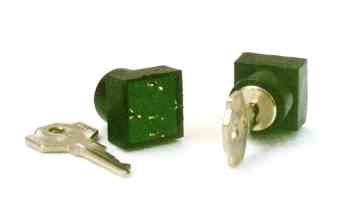

MINICOMMUTATORI A CHIAVE
PER CIRCUITO STAMPATO
Tipo 7VCS14 corpo stampato in resina, rotore in metallo nichelato.
Commutatori per segnali, a bassa resistenza.
Sistema di contatto a spazzole elastica. Fermo fisso.
Commutazioni: solo 1 via
2, 3, 4 posizioni e 4 posizioni a rotazione continua.
Contatti solo non cortocircuitanti.
Angolo di scatto 90°.
Coppia di scatto: 0,4 / 0,6Kgm.
Estrazione chiave in tutte le posizioni.
Immune a scarica elettrostatica (ESD).
Conforme a norma EN 61000-4-2
Isolamento chiave/contatti:
in aria 8000V a contatto 4000V

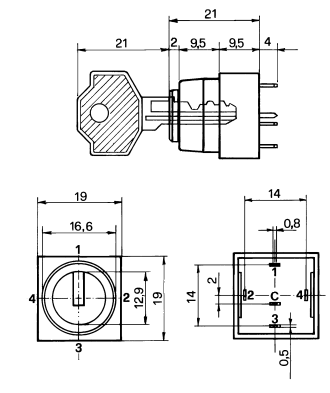

Diametro fori sul circuito stampato 1,1mm
|
Portata in commutazione: |
0,2A 220Vac 0,8A 30Vdc (con carico resistivo) |
|
| Resistenza di contatto: | <9mohm (valor medio iniziale) |
|
| Isolamento tra i contatti: | 1200Vac 30x109ohm | |
| Durata: | >100.000 commutazioni (con portata = 0,1 del valore massimo) |
Conformità RohS: questo prodotto è conforme alla
direttiva comunitaria 2002/95/CEE del 27/01/2003
