COMMUTATORI CON SETTORI STAMPATI
A 24 CONTATTI

Tipo 5V vetroepoxy classe FR4, calotte antipolvere.


Commutatori a saldare per segnali con settori stampati,
sistema di contatto a pattino strisciante.

Fermo posizionabile.

Commutazioni:	1 via	24 posizioni per settore
	2 vie	12 posizioni per settore
	4 vie	6 posizioni per settore
	Numero massimo di settori: 8

Contatti solo non cortocircuitanti.

Angolo di scatto 15° (30°, 60° o 90° a richiesta).

1,2 / 1,7Kgcm (altri valori a richiesta)

Fori per il cablaggio Ø 1mm.


Versione HV (a richiesta) con alberino in materiale isolante,
poliestere/vetro (massimo 4 settori).
Eventuali viti di montaggio in nylon (massimo 1 settore).

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

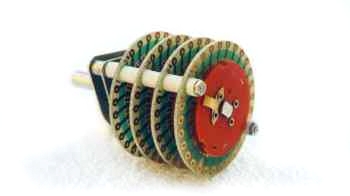

RITORNO A MOLLA (vedi foto)
dalla prima alla seconda posizione,
OPPURE dall'ultima alla penultima (massimo 5 posizioni).
DOPPIO RITORNO A MOLLA
dalla prima alla seconda posizione
E dall'ultima alla penultima (massimo 5 posizioni).

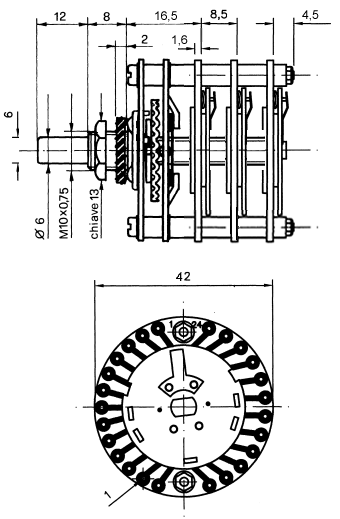

Commutatore ad 1 settore:
spessore retroquadro 21 mm

Montaggi speciali: vedi form
