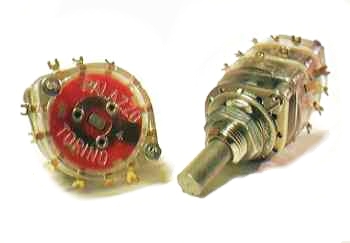

COMMUTATORI COMPACT A 12 CONTATTI


Tipo 4V vetroepoxy con calotte antipolvere.


Commutatori per segnali e bassa potenza di ridotte dimensioni.

Sistema di contatto a pattino strisciante.

Commutazioni:	1  via	12 posizioni,   per settore
	2  vie	6 posizioni per settore
	3  vie	4 posizioni per settore
	max 6 settori

Contatti solo cortocircuitanti.

Fermo mobile.

Angolo di scatto: 30° (60° 90° a richiesta ).

Coppia di scatto: 1,2 /1,7Kgm (altri valori a richiesta).

Versione HV (a richiesta) con alberino in materiale isolante,
poliestere/vetro (massimo 2 settori).

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

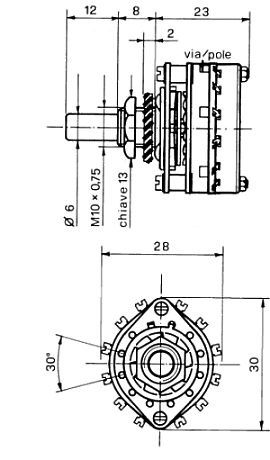

Alla quota 23 mm aggiungere 7,50 mm per ogni settore.

Montaggi speciali: vedi form
