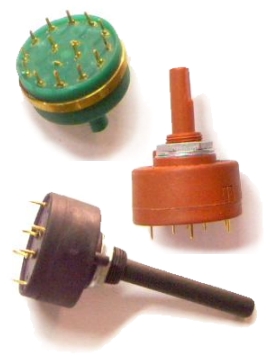

COMMUTATORI DA CIRCUITO STAMPATO
PER PICCOLI ELETTRODOMESTICI
| Tipo 3R112 | 1 via, 12 posizioni, scatto 30° | |
| Tipo 3R206 | 2 vie, 6 posizioni, scatto 30° | |
| Tipo 3R108 | 1 via, 8 posizioni, scatto 45° | |
| Tipo 3R204 | 2 vie, 4 posizioni, scatto 45° | |
| Tipo 3R106 | 1 via, 6 posizioni, scatto 60° | |
| Tipo 3R203 | 2 vie, 3 posizioni, scatto 60° | |
| Tipo 3R104 | 1 via, 4 posizioni, scatto 90° | |
| Tipo 3R202 | 2 vie, 2 posizioni, scatto 90° |
Contatti non cortocircuitanti.
Versione cortocircuitante: aggiungere una S alla sigla
(3R112S, 3R206S, 3R106S ecc...)
Sistema di contatto a rullo bilanciato.
Fermo mobile interno, si posiziona in fase di costruzione:
il cliente indicherà il numero di posizioni all'ordine.
RITORNO A MOLLA dalla prima alla seconda posizione,
disponibile nei tipi a 30°
Coppia di scatto con molla media (standard) 0,8/1,2 Kgcm.
Coppia di scatto con molla dolce (speciale) 0,5/0,7 Kgcm.
Cappuccio di protezione dei contatti.
Fori CS Ø 1.1mm.
Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.
Montaggi speciali: vedi form
|
pagina stampabile (PDF) |
|
conforme direttiva bassa tensione
73/23, norma EN61058-1 (CEI 23-11) |
|
|
Portata in commutazione: |
1,5A 230Vac 3A 30Vdc (con carico resistivo) |
|
| Resistenza di contatto: | <9mohm (valor medio iniziale) |
|
| Isolamento tra le vie: | 1200Vac 40x109ohm | |
| Durata: | >30.000 commutazioni (con portata = 0,1 del valore massimo) |
Conformità RohS: questo prodotto è conforme alla
direttiva comunitaria 2002/95/CEE del 27/01/2003
