COMMUTATORI A 12 CONTATTI
PER CIRCUITO STAMPATO

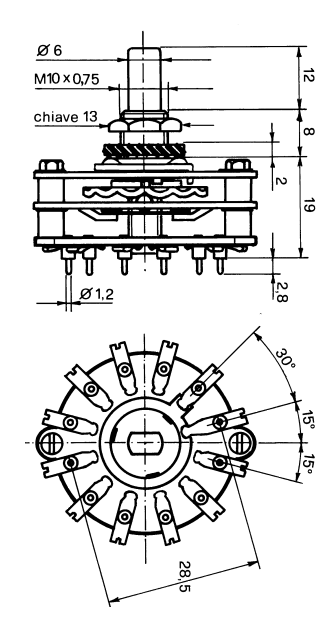

Tipo 1VCS vetroepoxy

Contatti a pinzetta di bassa resistenza.

Fermo mobile.

Caratteristiche meccaniche ed elettriche come nel tipo 1V.

Gli occhielli di fissaggio dei contatti dell'ultimo settore nel tipo 1V,
in questo modello sono sostituiti da terminali torniti:
la loro robustezza meccanica consente di
fissare solidamente il commutatore al solo CS,
senza necessariamente avvitare il commutatore
al pannello dell'apparecchiatura.

Il supporto isolante del tipo 1VCS corrisponde ad un CS di classe FR4.

Commutazioni:	1  via	11 posizioni,   per settore
	2  vie	5 posizioni,   per settore
	3  vie	3 posizioni,   per settore
	4  vie	2 posizioni,   per settore
	max 8 settori

Angolo di scatto 30° (60° o 90° a richiesta).

Coppia di scatto: 1/1,5 Kgcm (altri valori a richiesta).

Versione HV (a richiesta) con alberino in materiale isolante,
poliestere/vetro (massimo 4 settori).
Eventuali viti di montaggio in nylon (massimo 1 settore).

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

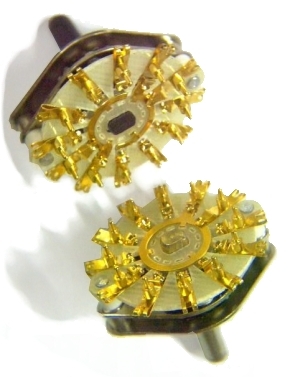

SETTORI MISTI (foto)
Oltre al settore da circuito stampato
è possibile montare, tra il gruppo di scatto ed il settore CS,
altri settori per cablaggio normale
che potranno essere collegati al circuito stampato
con spezzoni di cavetto rigido.

RITORNO A MOLLA (vedi foto)
dalla prima alla seconda posizione,
OPPURE dall'ultima alla penultima (massimo 5 posizioni).
DOPPIO RITORNO A MOLLA
dalla prima alla seconda posizione
E dall'ultima alla penultima (massimo 5 posizioni).

La quota standard 19 mm può variare a richiesta (min. 17 mm).
