Tipo 13R normali, cablati e personalizzati




disegno completo

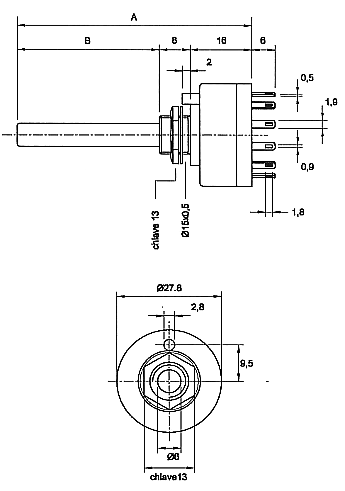

visualizza il disegno meccanico


COMMUTATORI A SALDARE
PER PICCOLI ELETTRODOMESTICI

 Tipo 13R112      1 via, 12 posizioni, scatto 30°
 Tipo 13R206      2 vie,  6 posizioni, scatto 30°
 Tipo 13R108      1 via,  8 posizioni, scatto 45°
 Tipo 13R204      2 vie,  4 posizioni, scatto 45°
 Tipo 13R106      1 via,  6 posizioni, scatto 60°
 Tipo 13R203      2 vie,  3 posizioni, scatto 60°
 Tipo 13R104        1 via,  4 posizioni, scatto 90°
 Tipo 13R202          2 vie,  2 posizioni, scatto 90°












Contatti non cortocircuitanti.
Versione cortocircuitante: aggiungere una S alla sigla
(13R112S, 13R206S, 13R106S ecc...).


Sistema di contatto a rullo bilanciato.

Fermo mobile interno: si posiziona in fase di costruzione:
il cliente indicherà il numero di posizioni all'ordine.

RITORNO A MOLLA dalla prima alla seconda posizione,
disponibile nei tipi a 30°.

Coppia di scatto con molla media (standard) 0,8/1,2 Kgcm.

Coppia di scatto con molla dolce (speciale) 0,5/0,7 Kgcm.

Fori dei terminali 0,9x1,8 mm.

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

COMMUTATORI CABLATI:
possiamo fornire i commutatori completi di cavo e connettore

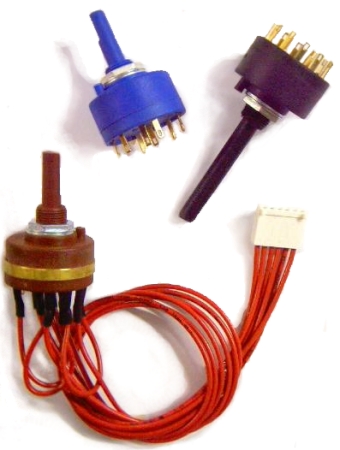

(vedi campione in fotografia).
Tipo, colore e lunghezza dei cavi, guaine e connettori,
tutto a disegno cliente.
Lotti minimi 300 pezzi, richiedere preventivo.

Montaggi speciali: vedi form

pagina stampabile (PDF)

conforme direttiva bassa tensione 73/23,
norma EN61058-1 (CEI 23-11)


 Portata in  commutazione:

    1,5A 220Vac / 3A 30Vdc
 (con carico resistivo)
 Resistenza di  contatto:    <9mohm
 (valor medio iniziale)
 Isolamento:  1200Vac 40x109ohm
 (isolamento tra le vie)
 Durata:    >30.000 commutazioni
 (con portata = 0,1 del valore  massimo)

Conformità RohS:    questo prodotto è conforme alla
                                direttiva comunitaria 2002/95/CEE del 27/01/2003
