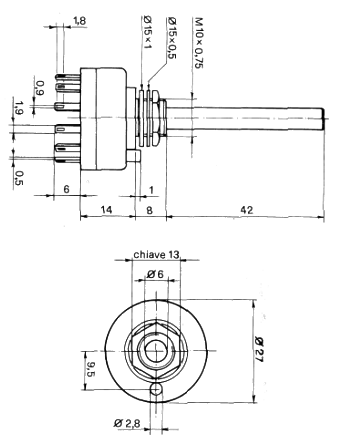

disegno completo

COMMUTATORI ECONOMICI A 12 CONTATTI
PER CABLAGGIO

Contatti non cortocircuitanti.
Versione cortocircuitante: aggiungere una S alla sigla
(11R111S, 11R206S, 11R304S ecc...)

Commutatori per segnali, stampati in nylon-vetro,
ispezionabili all'interno.

Contatti dorati.

Sistema a spazzola elastica.
Fermo mobile.

A richiesta: prolunga alberino fino a 100mm dal CS,
tagli e fresature alberino su misura.

Versione con fascetta metallica di tenuta:
eleva la resistenza ad una pressione assiale sull'alberino,
dai normali 20Kg. ad oltre 40 Kg.

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

Versione 11N con marchio anonimo per rivenditori.

Coppia di scatto con molla media 1 / 1,2 Kgcm.

Molla dolce (0,6 / 0,8Kgcm) a richiesta.

Montaggi speciali: vedi form

pagina stampabile (PDF)

conforme direttiva bassa tensione 73/23, norma EN61058-1 (CEI 23-11)

Portata in  commutazione:		200mA  250Vac/400mA 30Vdc  (con carico resistivo)
Resistenza di  contatto:		<10mohm  (valor medio iniziale)
Isolamento tra  contatti adiacenti		1300Vac 22x109ohm
Isolamento tra le  vie		1200Vac 20x109ohm
Temperatura di  esercizio		-20 + 80 °C
Durata:		>120.000 commutazioni  (con portata = 0,1 del valore  massimo)

Conformità RohS:    questo prodotto è conforme alla
                                direttiva comunitaria 2002/95/CEE del 27/01/2003
