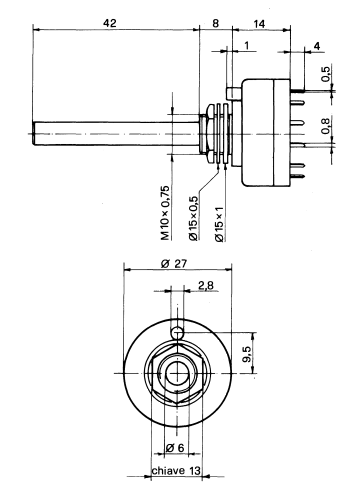

disegno completo

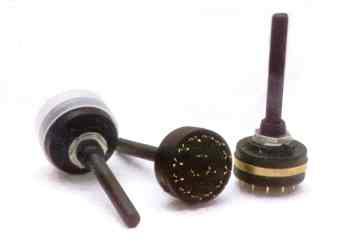

COMMUTATORI ECONOMICI A 12 CONTATTI
PER CIRCUITO STAMPATO

Contatti non cortocircuitanti.
Versione cortocircuitante: aggiungere una S alla sigla
(10R111S, 10R206S, 10R304S ecc...)

Commutatori per segnali, stampati in nylon-vetro, ispezionabili all'interno.
Contatti dorati.

Sistema di contatto a spazzola elastica.

Fermo mobile.

Cappuccio di protezione contatti.

A richiesta: prolunga alberino fino a 100mm dal CS,
uscite contatti di via in B e D anziché in A e C nei tipi a 2 vie (vedi disegno),
tagli e fresature alberino su misura.

Versione con fascetta metallica di tenuta:
eleva la resistenza ad una pressione assiale sull'alberino,
dai normali 20 Kg. ad oltre 40 Kg.

Versione STAGNA (a richiesta)
prevede un anello di tenuta sull'alberino, nell'interno della bussola filettata
ed una rondella in gomma nitrilica da montare retroquadro.

Versione 10N con marchio anonimo per rivenditori.

Coppia di scatto con molla media 1 / 1,2 Kgcm.
Molla dolce (0,6 / 0,8Kgcm) a richiesta.

Montaggi speciali: vedi form

pagina stampabile (PDF)

conforme direttiva bassa tensione 73/23, norma EN61058-1 (CEI 23-11)
