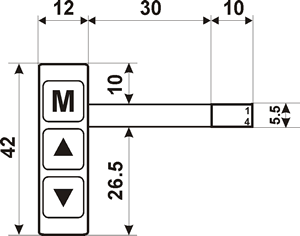

Tipo	1T3ST2	frontale piano senza effetto tattile
Tipo	1TF3ST2	tasti in rilevo, effetto gomma

Frontale in poliestere antigraffio a 2 colori:
cornice e caratteri in nero, fondo tasti giallo.

Altri colori o grafica personalizzata a richiesta.

Tutti gli elementi della tastiera sono tagliati a laser.

Circuito, spaziatore e tail cover in poliestere.

Adesivo posteriore 3M468.

Piste e contatti in argento.

Tail: terminale a 4 vie, passo 1,00 mm,
da utilizzare con connettori ZIF non fornito (es. Molex 52207-0485)
direttamente saldato sul circuito stampato del cliente.
Spessore del terminale aumentato a 0,30 mm per garantire
una pressione di contatto ottimale nel vostro connettore ZIF.

Formatura tipo 1TF: disco Ø8 mm con rilievo 0,5 mm.

Applicare la tastiera su una superficie liscia, sgrassata ed asciutta.

pagina stampabile (PDF)

personalizzare la tastiera (CDR)

questa tastiera (con cornice) è adatta anche ai contenitori Teko S12.9
